인라인 헬리컬 기어박스
인라인 헬리컬 기어박스는 산업용 변속기 애플리케이션에 널리 사용되는 기어드 모터 유형입니다. 헬리컬 기어 감속 기어박스와 전기 모터를 통합하고 입력 및 출력 샤프트가 동일한 중심 축에 정렬되어 궁극적으로 안정적인 출력을 제공합니다.
일반적인 모델

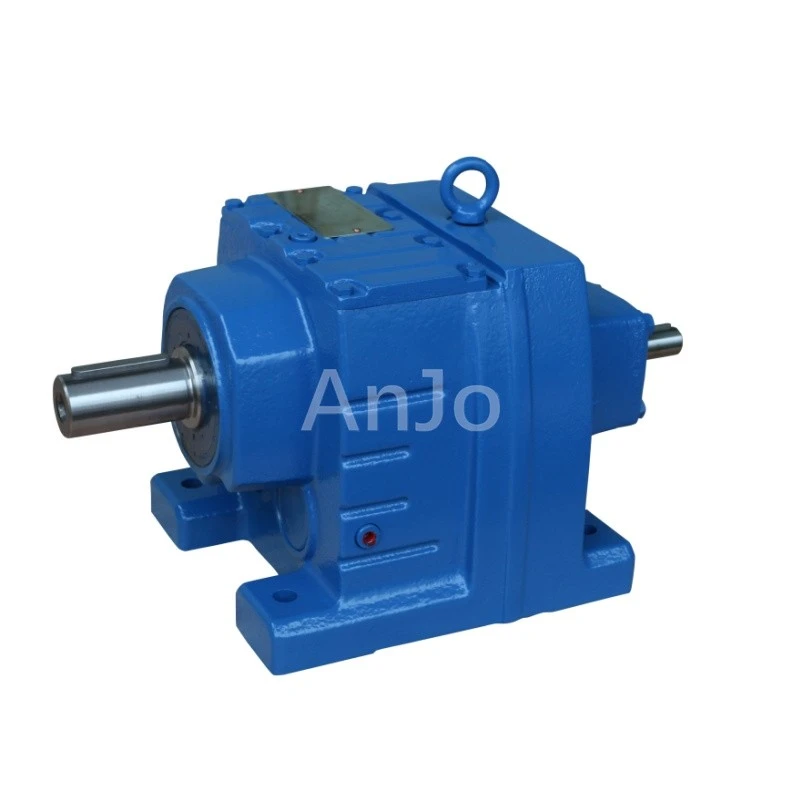

AR 시리즈 - 풋- 장착형

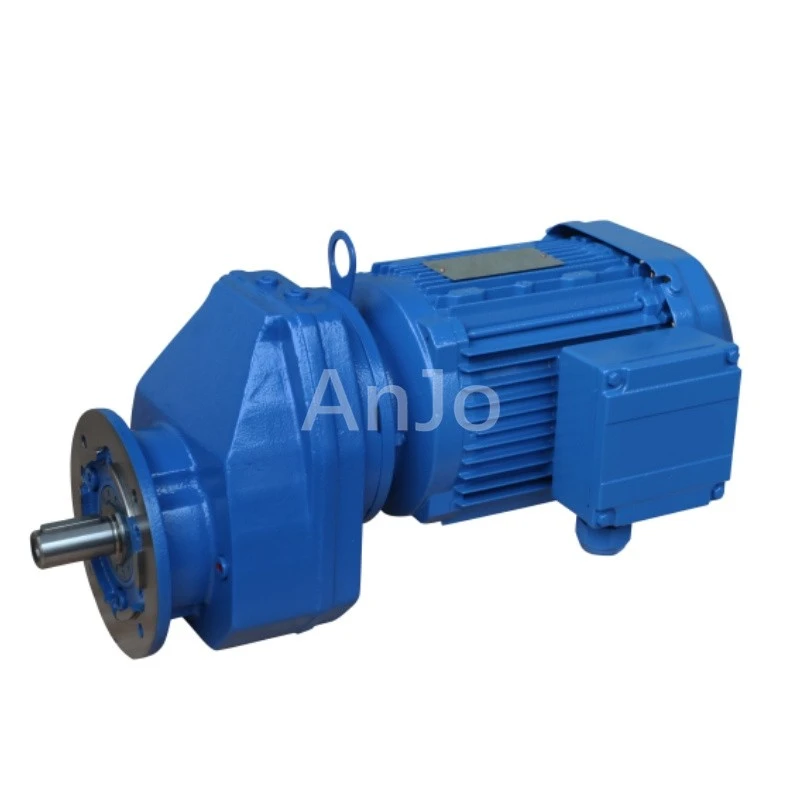

ARF 시리즈 – 플랜지-장착형
AR..F 시리즈 – 풋 및 플랜지- 장착형(크기 17~87에만 해당)
옵션 모델
ARX 단일-스테이지 풋-마운트
ARXF 시리즈 – 1단-스테이지 플랜지-장착
|
기어 모터 |
출력축 |
힘 |
비율 |
최대. 토크 |
|
모델 |
다이아. (mm) |
(kW) |
(i) |
(Nm) |
|
R/RF17 |
20mm |
0.18~0.75 |
3.83~74.84 |
85 |
|
R/RF27 |
25mm |
0.18~3 |
3.37~135.09 |
130 |
|
R/RF37 |
25mm |
0.18~3 |
3.41~134.82 |
200 |
|
R/RF47 |
30mm |
0.18~5.5 |
3.83~176.88 |
300 |
|
R/RF57 |
35mm |
0.18~7.5 |
4.39~186.89 |
450 |
|
R/RF67 |
35mm |
0.18~7.5 |
4.29~199.81 |
600 |
|
R/RF77 |
40mm |
0.18~11 |
5.21~195.24 |
820 |
|
R/RF87 |
50mm |
0.55~22 |
5.36~246.54 |
1550 |
|
R/RF97 |
60mm |
0.55~30 |
4.49~289.6 |
3000 |
|
R/RF107 |
70mm |
2.2~45 |
5.06~245.5 |
4300 |
|
R/RF137 |
90mm |
5.5~55 |
5.51~223.34 |
8000 |
|
R/RF147 |
110mm |
11~90 |
5.00~163.46 |
13000 |
|
R/RF167 |
120mm |
11~160 |
8.77~196.41 |
18000 |
|
RX/RXF37 |
20mm |
0.18~1.1 |
1.6~3.76 |
20 |
|
RX/RXF57 |
20mm |
0.18~5.5 |
1.3~5.5 |
70 |
|
RX/RXF67 |
25mm |
0.18~7.5 |
1.4~6.07 |
135 |
|
RX/RXF77 |
30mm |
1.1~11 |
1.42~5.63 |
215 |
|
RX/RXF87 |
40mm |
3~22 |
1.39~6.44 |
400 |
|
RX/RXF97 |
50mm |
5.5~30 |
1.42~5.82 |
600 |
|
RX/RXF107 |
60mm |
7.5~45 |
1.44~6.65 |
830 |
|
RX/RXF127 |
75mm |
7.5~90 |
1.56~6.47 |
1110 |
|
RX/RXF157 |
90mm |
11~132 |
1.63~6.22 |
1680 |
- 컴팩트한 구조, 공간 절약: 오프-축(예: 평행 샤프트, 직각 샤프트)보다 부피가 훨씬 작아서 설치 공간이 제한된 시나리오에 적합합니다.
- 높은 전달 효율 및 낮은 소음: 전달 효율은 90%-98%(평기어는 일반적으로 85%-90%)에 도달할 수 있으므로 에너지 손실이 줄어듭니다.
- 높은 토크 및 강력한 부하 용량: 여러 세트의 헬리컬 기어를 사용한 다단계 변속기 설계와 헬리컬 기어의 힘 분배가 보다 합리적이므로 기어 마모가 적고 서비스 수명이 길어집니다.
|
모델 |
인라인 헬리컬 기어박스 |
|
능률 |
최대 92% |
|
소음 |
60-67dB |
|
출력 유형 |
중실축 |
|
윤활유 |
VG220 |
|
입력 |
플랜지, 모터, 중실축 |
|
보증 |
12개월 |
Hangzhou ANG Drive Co., Ltd.(ANJO)는 30년 동안 전송 장비 사업에 종사해 왔습니다. 우리는 기어 감속기, 웜 기어 감속기 및 전기 모터와 같은 다양한 제품을 보유하고 있습니다. 기계제조, 물류, 창고, 신에너지 등 다양한 곳에서 당사의 제품을 만나보실 수 있습니다. 우리는 품질에 대해 매우 엄격하며 귀하의 필요에 맞게 기술을 조정할 수 있습니다. 우리는 50개 이상의 국가와 지역에 제품을 수출했으며 해외 2,000개 이상의 고객과 협력했습니다. 우리는 처음부터 설치에 이르기까지 기술 조언을 통해 귀하를 도와드립니다. 따라서 귀하는 우리가 전 세계 전송 장비 분야의 파트너가 될 것이라고 믿을 수 있습니다.{11}}
Q1: 기어박스/감속기를 선택할 때 무엇을 제공해야 합니까?
A1: 가장 좋은 방법은 기어박스 도면에 사양을 제공하는 것입니다.
당사 엔지니어가 귀하의 참고를 위해 가장 적합한 기어박스 모델을 확인하고 추천해 드립니다. 또는 아래 사양도 제공할 수 있습니다.
1) 유형, 모델 및 토크.
2) 비율 또는 출력 속도
3) 작업조건 및 연결방법
4) 품질 및 설치 기기명
5) 입력모드 및 입력속도
6) 모터 브랜드 모델 또는 플랜지 및 모터 샤프트 크기
Q2: 당신의 MOQ는 무엇입니까?
A2: 우리 MOQ는 1pc일 수 있습니다.
Q3: 보증 조건은 무엇입니까?
A3: 보증: 1년.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
